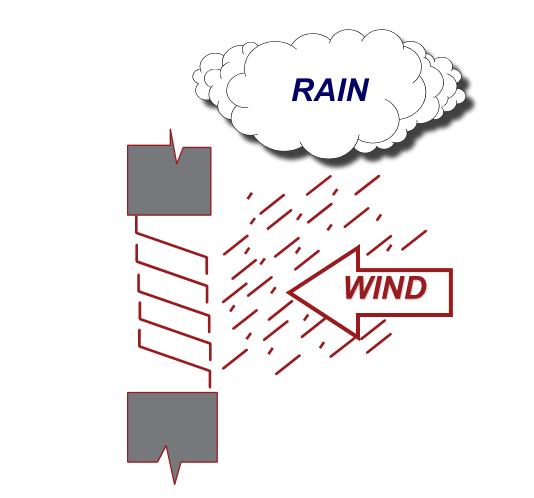

Trong các dự án nhà ga ngầm, tòa nhà cao tầng hay hệ thống thông gió khẩn cấp, louver không chỉ là “tấm che” mà còn là thiết bị bảo vệ hệ thống khỏi mưa gió, bụi bẩn và giảm tổn thất áp suất. Việc lựa chọn đúng louver ảnh hưởng trực tiếp đến hiệu quả vận hành và độ bền của toàn bộ hệ thống.

Để tính toán chính xác, kỹ sư cần dựa vào dữ liệu thử nghiệm chuẩn hóa từ nhà sản xuất, được chứng nhận theo AMCA 500-L, EN 13030 hoặc tương đương. Các thông tin quan trọng mà nhà sản xuất phải cung cấp gồm:

• Hiệu suất chắn mưa và mức nước lọt (trong mưa gió và mưa tĩnh) ở các vận tốc khác nhau.

• Tổn thất áp suất tương ứng với lưu lượng qua louver.

• Tỷ lệ diện tích thông thoáng (Free Area Rate) và kích thước lõi thông gió (Core Area).

• Điều kiện lắp đặt và hình học cánh louver.

Khi có đầy đủ thông tin này, kỹ sư có thể so sánh các phương án, tính toán lượng nước lọt và chọn loại louver phù hợp với điều kiện khí hậu, vị trí lắp đặt và yêu cầu vận hành. Không đủ dữ liệu, việc lựa chọn chỉ dựa vào cảm tính – và rủi ro là rất lớn.

Tiêu Chuẩn & chỉ tiêu cốt lõi

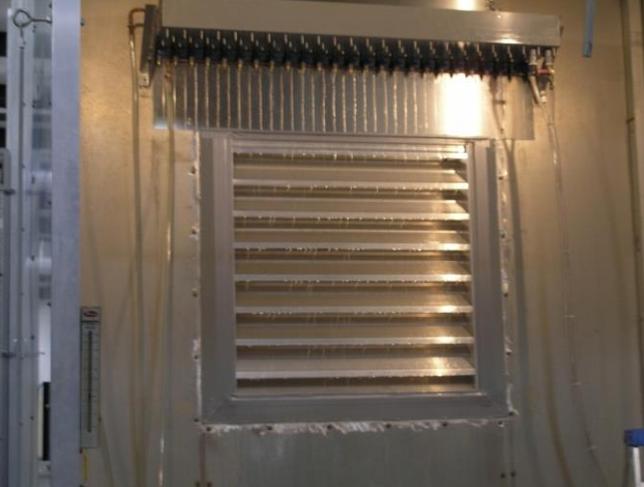

• AMCA 500-L / EN 13030: thử mưa gió (WDR) và mưa tĩnh; cung cấp đường cong/ bảng:

  1. Hiệu suất chắn mưa ε = f(V_core) (hoặc phân hạng EN 13030 A/B/C/D).

  2. Mức nước xâm nhập mL/m²·15 min = f(V_FA) (mưa tĩnh/mô phỏng).

  3. Tổn thất áp ΔP = f(V_FA) (dạng K [Pa/(m/s)²] hoặc hệ số ζ).

• ISO 15927-3 / BS 8104: phương pháp tính mưa hắt lên tường để đưa vào công thức thiết kế.

Thông số NSX phải công bố (kèm chứng chỉ AMCA/EN)

• Kích thước mẫu thử (thường 1200×1200 mm) & định nghĩa diện tích: A_core, A_free và Free Area Rate.

• Giới hạn vận tốc khi thử (dải V_core, V_FA áp dụng) để tránh ngoại suy.

• Hình học cánh (góc/độ sâu/khoảng cách), vật liệu–sơn phủ, chi tiết xả nước/drip edge, điều kiện lắp (đặt phẳng/âm tường/hood).

• Đường cong ΔP và ε(V_core) ở cả chế độ intake/exhaust (nhiều model khác nhau).

• Tuyên bố chứng nhận (AMCA CRP/EN Report ID) trùng với đường cong công bố.

Cách dùng trong tính toán

1. Từ Q_air → tính V_core = Q/A_core, V_FA = Q/A_free.

2. Tra ε(V_core), P(V_FA) (mL/m²·15 min).

3. Tính Q_in(WDR) = A_core·I_wall·(1−ε); Q_in(still) = (P/1000)·4·A_ref·(1−ε).

4. Kiểm tra ΔP, bố trí recess/hood nếu cần.

Không có dữ liệu từ NSX hoặc không hiểu cơ chế thâm nhập nước mưa, kỹ sư rất dễ đánh giá sai hiệu quả, dẫn đến hiện tượng nước lọt vào gây hỏng thiết bị hoặc tăng chi phí bảo trì. Vì vậy, lựa chọn louver phù hợp đòi hỏi kiến thức chuyên môn + dữ liệu thử nghiệm + kinh nghiệm thực tế. Đây là lý do các kỹ sư HVAC nên tiếp cận chủ đề này một cách bài bản và khoa học.
