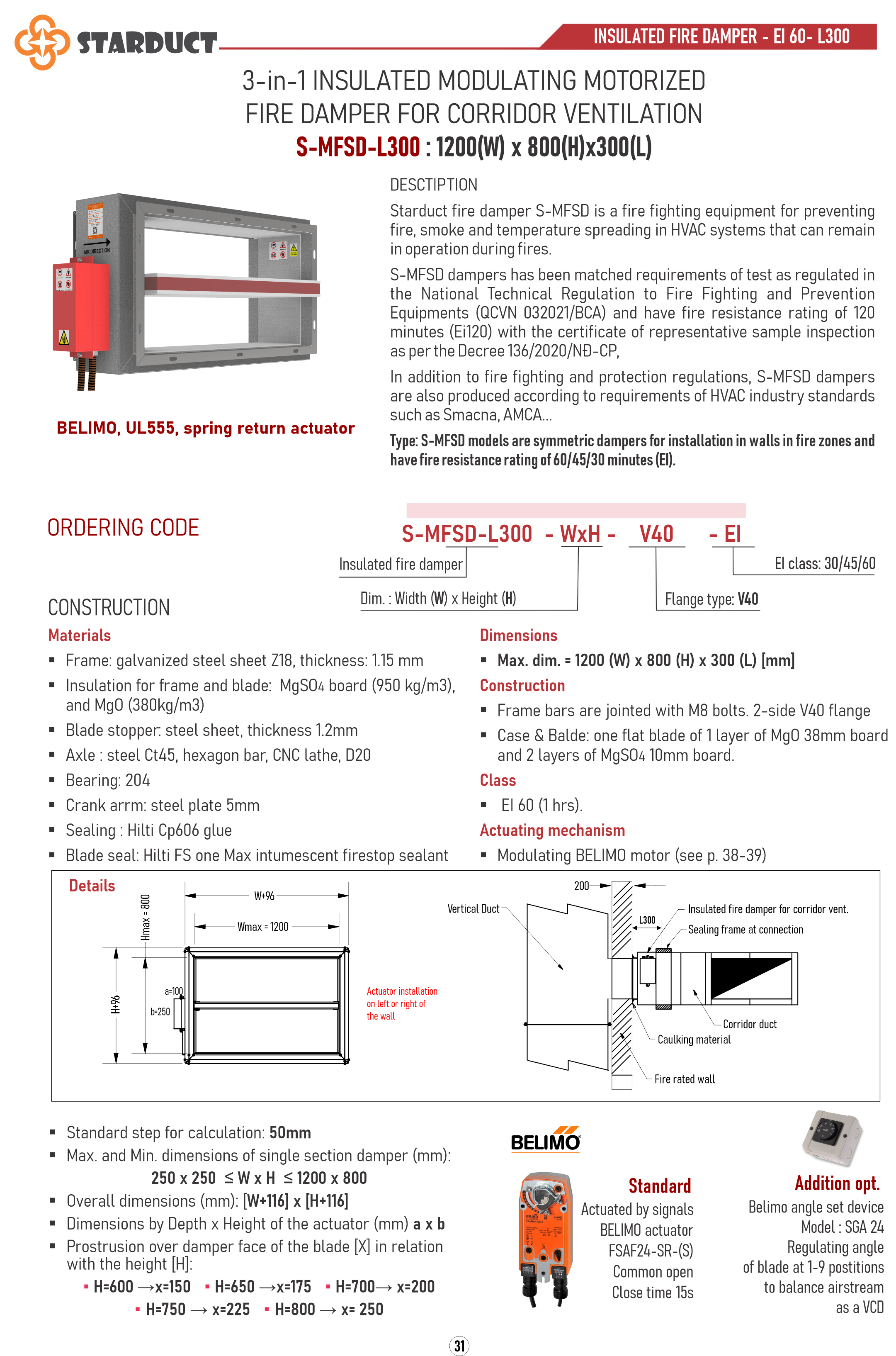

- Insulation motorized modulating fire damper
Insulation motorized modulating fire damper
Product codeS-FMD-L300-1200(W)x800(H)x300(L)
Order codeSFMD(L300) WxH
MaterialVật liệu cách nhiệt Thép mà kẽm
ApplicationFire and Smoke and volume control (3 in 1)
VAN NGĂN CHÁY CÁCH NHIỆT - EI45/60/90/120
QUY CHUẨN KỸ THUẬT QUỐC GIA QCVN03:2021/BCA
CHỨNG NHẬN KIỂM ĐỊNH AN TOÀN CHÁY QCVN06:2021/BXD
Van ngăn cháy cách nhiệt Starduct, Model : SMFD được sản xuất bằng vật liệu thép mạ kẽm, Lớp mạ Z180. Thân van được sản xuất trên hệ thống máy CNC, có độ chính xác và đồng đều cao. Độ dày vật liệu 1.15mm, Bic nối C/TDC/V3/V4 tùy theo kích thước van. Thân van được bọc các lớp vật liệu cách nhiệt, dày 58mm. Cánh van làm bằng vật liệu cách nhiệt dày 58mm, là loại cánh sản xuất trên dây chuyền máy CNC, có độ chính xác cao. Khẩu độ cánh lớn nhất =1200x800,
Các van có kích thước lớn hơn sẽ được tổ hợp từ các mô đun nhỏ hơn, mô đun lớn nhất có kích thước <+ 1200x800. Mỗi mô đun được gắn bộ điều khiển và truyền động riêng biệt nhưng được kết nối điều khiển để cánh của các mô đun trong van hoạt động đồng thời cùng 1 lúc. Trục van làm bằng thép tiện CNC có đường kính D20mm, gắn trên ổ bi chìm trong thân van. Trục chuyền động cánh D20 gắn ổ bi và bộ tay đẩy bằng thép sơn tĩnh điện, dày 5mm có tác dụng đóng và giữ cánh cố định ở vị trí Đóng/Mở dưới mọi điều kiện áp suất làm việc.
Van đóng bằng cơ cấu mô tơ điện Belimo, loại mô tơ sử dụng cho van Lửa và khói, model FSLF, phản ứng nhanh, có lò xo phản hồi, có tiếp điểm phụ, sản xuất tại Mỹ. Van ngăn cháy cách nhiệt Starduct được thử nghiệm đồng bộ hệ chèn bịt của Hilti, sử dụng keo chống cháy CP606.
Cấp ngăn cháy 120 phút/ 90 phút/ 60 phút/ 45 phút
Tiêu chuẩn chế tạo : QCVN03:2021/BCA - Testing standard : Iso 10294-2:1999, BS-EN 15882-2:2015. Hợp chuẩn QCVN06:2021/BXD. Test report No.064.22.KC.NCPCC (IBST ngày 31/12/2021) và No,066.22.KC.NCPCC ngày 04/1/2022
